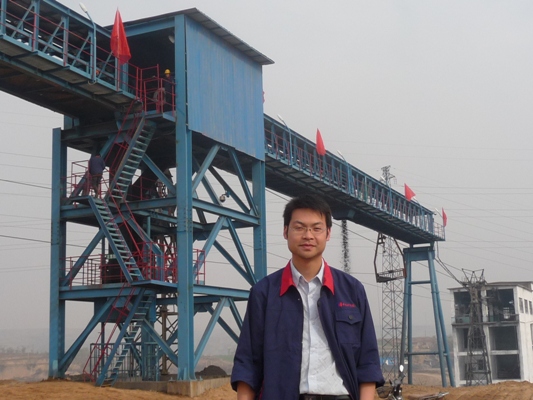

| 內蒙古大唐國際托克托發電有限公司機組輸灰管狀帶式輸送機電控系統 |
|
 內蒙古大唐國際托克托發電有限公司，機組輸灰管狀帶式輸送機系統包括：一套管狀帶式輸送機、六套帶式輸送機設備及棧橋、五個轉運站及轉運站內的所有設備、附件及電氣控制部分。其中，帶式皮帶機均采用直接啟動，通過減速機構減速。
管狀帶式皮帶機全長3007.57m，提升高度41.74m，輸送量為800t/h，帶速2.8m/s，共四臺驅動電機，其中頭部為三臺，尾部一臺，驅動方式為變頻器驅動。機頭、機尾各一個控制柜對低壓控制柜進行控制，集控室上位機對機頭PLC和通過遠程I/O模塊對機尾實行集中控制。
管帶機沿線布置為單側走線，全線配備30個視頻監控攝象機，為方便人員進行日常維護和檢修，在機頭、機尾和中間位置分別設有視頻控制箱和檢修電源，共四個視頻控制箱及檢修電源。
管帶機機頭、機尾分別設輕重跑偏、打滑、料流檢測、撕裂及拉繩開關等等連鎖保護裝置，為管帶機安全穩定運行提供可靠保障。
集中控制系統主要采用AB的雙機熱備冗于配置，一旦運行中的CPU發生故障，后備CPU便自動地接過控制權，在切換過程中不出現程序跳變或數據丟失現象，此切換過程在操作站上報警，從而有效地保證系統連續穩定的運行�？删幊炭刂破魍ㄟ^遠程I/O和機尾部分進行數據交互，控制機尾相關設備運行。可編程控制器和上位機組態系統RSVIEW 32進行集中控制，通過模擬量、數字量模塊對現場各種連鎖信號實時采集，在PLC控制器內運算處理后進行邏輯控制，然后快速、準確的輸出控制響應，使系統安全穩定的運行。由于采用了PLC可編程控制器進行集中控制，上位機作為工作數據顯示設定，控制柜電氣線路簡潔明了，組態畫面動態美觀，實時工作數據一目了然，報警信息清晰明了，系統運行狀態實時把控和記錄，大大降低了系統的維護和檢修難度，操作非常方便。 |
|
| |
|
