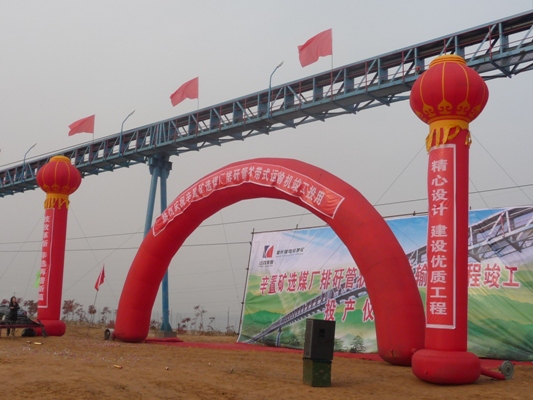

| 霍州煤電集團辛置洗煤廠排矸管狀帶式輸送機電控系統 |
|
 霍州煤電集團辛置礦洗煤廠排矸管狀帶式輸送機全長1074米，提升高度85.8米，輸送量為300噸/小時，帶速為1.6米/秒，驅動方式為頭尾部各一臺200KW電機驅動，啟動方式為直接啟動，機頭機尾各一臺PLC控制柜對低壓啟動柜進行控制，集控室上位機對頭尾PLC控制實行集中控制。機頭動力及控制電源為6KV/380V 630KVA專用變壓器供電，機尾動力及控制電源為洗煤廠二車間1000KVA變壓器供電。管帶機沿線布置有單側走道，方便人員進行日常維護檢修，在走道的中部設有1個控制信號中繼箱，全線配備10個視屏監控攝像頭，3個視屏控制箱及檢修電源。管帶機機頭機尾分設輕重跑偏、打滑、料流檢測、撕裂及拉繩開關等等聯鎖保護裝置，為管帶機安全運行提供可靠保障。
集中控制系統主要由機頭機尾西門子S7-200系列可編程控制器和上位機組態系統力控Forcecontrol 6.1進行集中控制，通過模擬量、數字量模塊對現場各種聯鎖信號實時采集，在PLC控制器內進行運算處理和邏輯控制，然后快速，準確的輸出控制響應，使系統安全穩定的運行。由于采用了PLC可編程控制器進行集中控制，上位機作為工作數據顯示及設定，控制柜電氣線路簡潔明了，組態畫面動態美觀，實時工作數據一目了然，報警信息清晰明了，系統運行狀態實時把控，大大降低了系統的維護和檢修難度，操作非常方便。 |
|
| |
|
