 一、概述：

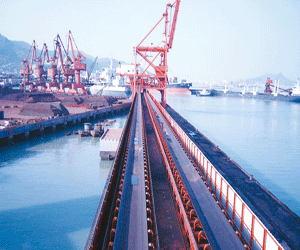

大中型皮帶運輸機集中控制系統可用于煤礦、冶金礦山、港口碼頭、選煤廠、和發電廠等皮帶運輸設備拖動和控制，大大提高了皮帶運輸機設備運行的可靠性、安全性。
系統由變頻多電機同步驅動系統、集中控制系統、工業電視系統與調度電話系統一起，構成一個完整的操作、調度、監視網絡，實現對整個系統的遙測、遙信、遙控。該系統可實現提高生產效率、降低事故率，減少故障處理時間、減少現場操作人員、提高經濟效益。
二、皮帶運輸機自動化控制系統的特點
1、精準的多驅動電機同步技術。
系統根據現場實時的負載變化情況，快速、精確的調節每臺驅動電機的輸出功率，使每臺驅動電機輸出功率平衡，從而提高設備的使用壽命和系統的穩定性。
2、大功率變頻驅動
電機電壓：380V、6KV或10KV，功率：200KW-3000KW。
先進的變頻技術可以整體降低帶式輸送機的裝機功率，提高驅動效率，減少電能消耗，提高電機和機械設備的使用壽命，降低維護費用。
3、數據通訊、硬軟件擴展靈活
（1）、通訊及啟動告警功能——系統配置擴音電話和起動前的語言告警裝置。維修人員可通過皮帶沿線設置的擴音電話與各皮帶分站聯系，故障保護時，系統通過沿線語言裝置，進行語言報警，便于維修工查找故障點，節省故障查詢時間。
（2）、在各控制單機內增加了通訊模塊可實現各單機間的信號通訊，組成多條皮帶機的集中控制系統并可與上位機聯接，實現全監控系統聯網等。
（3）、靈活方便地根據系統配置組成不同規模、不同功能的控制系統，適應能力強。
（4）、強大的組網和擴展能力，方便添加新設備。既可控制單機，又可控制整個生產線；既可現場控制，又可遠程控制。
4、完善的監測保護功能：
（1）、皮帶跑偏保護
（2）、速度、打滑保護
（3）、急停拉線開關閉鎖
（4）、皮帶縱向撕裂保護
（5）、堆煤及滿倉保護
（6）、煙霧保護
（7）、溫度監測
（8）、自動灑水滅火滅塵
（9）、料流監測功能
5、人性化的人機界面
三、系統結構：
完整的皮帶運輸機自動化控制系統包括主電機驅動子系統、集中控制子系統、工業電視子系統與調度電話子系統。系統為實時監控網絡結構，具備有完善的生產監控管理功能，對皮帶運輸主要環節及相關的輔助環節的生產過程進行實時數據采集、傳輸、處理、顯示、記錄打印，對運輸皮帶系統進行遠程集中監控，同時配合工業電視子系統進行安全圖像監視，以確保人員及設備的安全。通過調度電話子系統對現場人員進行調度并快速檢查、處理現場故障信息。
1、電機驅動系統
大中型皮帶運輸機的電機啟動、停止是個較大的難題，要解決好系統中電機啟動對機械的沖擊和對皮帶的損傷，降低重載啟動困難而造成的物料堆積、皮帶著火等人力、物力、財力的浪費，解決多電機同軸驅動出力不平衡現象，同時使整個系統的保護性能得以提高，保證設備的正常、穩定、可靠運行。我公司針對多電機啟動和調速進行了深入分析，并分為以下兩類分別進行控制：
A、變頻調速驅動方式：
隨著電力電子技術的發展，變頻技術飛速發展，并在部分煤礦企業獲得了應用運用變頻器對帶式輸送機的驅動進行改造，給用戶帶來極大的社會和經濟效益。真正實現了帶式輸送機系統的軟起動。運用變頻器的軟起動功能，將電機的軟起動和皮帶機的軟起動合二為一，通過電機的慢速起動，帶動皮帶機緩慢起動，將皮帶內部貯存的能量緩慢釋放，使皮帶機在起動過程中形成的張力波動極小，幾乎對皮帶不造成損害。
為了實現皮帶機多電機驅動時的功率平衡。應用變頻器對皮帶機進行驅動時，一般采用一拖一控制，當多電機驅動時，采用主從控制，實現功率平衡。貴陽某磷礦渣場皮帶為3×135KW電機驅動，采用主從控后，輕載時主從電機電流相差5A左右，滿載時相差2A左右�；緦�(shí)現皮帶機多電機驅動時的功率平衡。
B、液力偶合調速器
近年來, 隨著工業應用系統向大容量、高參數方向的不斷發展, 在大功率偶合器負載調速控制應用中越來越多地采用雙機或多機共同工作, 簡單地可歸納為2 種工作形式: (1) 雙動力驅動: 2 臺(或多臺) 偶合器共同驅動同一個負載, 如煤礦輸運中的長距離大運量帶式輸送機; (2) 雙機并聯: 偶合器獨立驅動各自的負載, 如大型鋼鐵公司除塵風機并聯運行系統。雙動力驅動系統的關鍵是解決驅動電機功率平衡問題; 而雙機并聯運行系統則是要解決工藝流程中所要求的負載同步調速問題。針對調速型液力偶合器調速驅動中風機、水泵及帶式輸送機等此類常見的負載, 解決系統多機聯動控制存在的技術問題, 我公司針對以上幾種情況提出合理、切實可行的自動控制方案,
2、集中控制系統
皮帶機運輸集中控制系統采用分布式計算機控制系統機構，通過工業計算機、可編程控制器、網絡交換機、網絡攝像機、傳感器等，對運輸皮帶機、給料機和刮板機等設備實現遠程集中控制。本系統利用控制設備、通訊模塊、打滑、堆料、超溫、煙霧、縱撕、滅塵、速度、跑偏等保護,達到皮帶機集中控制與監測系統的要求。
系統采用多臺PLC組成數據傳輸網絡，達到不同的規�？刂�。完成系統內皮帶，給料機的全工作過程的監控、監測、通過工業以太網TCP/IP連接中控室，構成一個完善的監控系統。
3、工業電視系統
（1）視頻監控系統介紹
視頻監控系統是皮帶運輸機的重要組成部分，作為設備安全管理基礎信息的提供者，其可靠性和準確性是系統建設中永遠追求的目標。因此建設涉及的所有設計、施工、設備、材料和工藝均符合相關的國家標準和信息產業部的規定。
視頻監控系統是一種計算機控制的圖像矩陣交換系統，是一種先進的、防范能力極強的綜合系統，利用系統控制臺，操作人員可以選取各種攝像機，將其圖像顯示在所用的圖像監視器上，同時進行錄像。系統可以自動地管理外部報警信號，可以由選定的監視器依照程序進行顯示。系統能夠監視攝像機的圖像信號電平，如果攝像機出現故障，系統會及時做出報警反應并記錄下故障。系統外的其他智能子系統的設備，可以通過系統輔助通訊接口進行聯動控制。
視頻監控系統能在人們無法直接觀察的場合，卻能實時、形象、真實地反映被監視的畫面，并已成為大家在現代化管理中監控的一種極為有效的觀察工具。
視頻監控系統一般由四部分構成：前端（成像以及相關輔助設備）、后端（控制、顯示、記錄等設備）、傳輸（視頻、控制、供電電纜和光纜等等）和供電（前端和后端設備的供電）四部分，由于傳輸部分和供電部分在具體項目中有很大不同，所以很多設計中也將視頻監控系統分成兩個部分，即前端和后端。系統結構框圖如下圖：
系統結構框圖
（1）前端采用固定攝像機和快球攝像機相結合的方式。前端攝像機圖像信號可以通過視頻電纜（或光纖）傳送至服務器，前端攝像機的圖像就呈現在監視器上�？刂浦行牡牟僮魅藛T通過操作后將指定的攝像機圖像顯示在指定的監視器上，完成視頻切換操作和控制操作。
（2）配套設施
如圖系統結構框圖的下半部分，描述的是視頻監控的配套設施，它用于周邊的防范。周邊防范系統是為防止從未經允許的地方擅自闖入廠區，避免各種潛在的危險。如果現場需要，建議采用主動式遠紅外多光束探測設備，與視頻監控系統配合使用，性能好，可靠性高，警戒距離長。配合使用后，具有如下特點：對射器可以與室外高速智能球或者槍式攝像機進行聯動。該系統的感應器能自動偵測出闖入的人或物并同時發出警報聲，不需要值班人員長時間監看屏幕，也可藉由隨身攜帶的呼叫器告知值班人員警報的產生，可早期發現預先防范；下大雨、下大雪、多云的天氣與太陽光的變化，鳥與樹葉、熒光燈等等都不會發生錯誤的警報。
（3）視頻監控系統在皮帶機上的作用
視頻監控系統用于皮帶機設備上，主要監視皮帶及物料的運行狀況，主要有：
監視皮帶是否正常運行
監視皮帶機，是處于運行還是停止?fàn)顟B(tài)，通過視頻可以了解現場的運行情況。
監視皮帶是否拉斷
如果皮帶在被拉斷，相關的電氣設備，不能馬上反應并動作，系統仍然在運行，這樣，可能會造成控制系統或者機械部分的損壞。如果現場的相關人員沒有發現，機械部分又損壞嚴重，就可能會有一定的安全隱患。
監視皮帶是否跑偏、扭偏。
通常皮帶機運行過程中，盡管都采用了相應的檢測以及相應的保護裝置，但由于多方面因素的影響，仍然會有皮帶扭偏的情況出現，就會造成漏料現象。通過視頻，可以直觀地看到皮帶是否有跑偏或者扭偏的現象。
監視物料是否被傳輸?shù)街付ㄎ恢?
料是否被送到指定位置，皮帶機電氣控制系統，是檢測不到的，為了彌補這個缺陷，安裝視頻監視系統就顯得很有必要。
監視物料是否脹袋
盡管皮帶運輸機加了限料裝置，但在實際的傳輸過程當中，如果輸送量達到皮帶機的最大量，在有些時候，可能就會造成物料脹袋，物料脹袋，力量很大，嚴重的會造成桁架變形。
監視桁架上的一切活動情況
當有人非法翻越進入桁架，或者進行破壞活動等，視頻監控系統，將完整的記錄下整個過程。
通過視頻監控系統，可以存儲、回放并且備份相應的錄像資料，當系統出現問題后，可以調出相應的資料進行分析，為解決故障問題，保留了最好的資料。
4、調度電話系統
有些工廠的生產調度組織系統按多級管理且生產流程比較復雜，或雖不復雜，但車間較多，且各單位間聯系密切，則應設置與生產組織系統相適應的各級調度電話。例如：總調度、分調度、車間調度和專業調度等等。調度電話子系統，就是為了解決調度方面的高性價比的一個系統。
|
